Gâche électrique réversible en applique - 120 mm - 6-24V AC/DC - Rupture et émission de courant - Série 23N -Dorcas

Présentation du produit

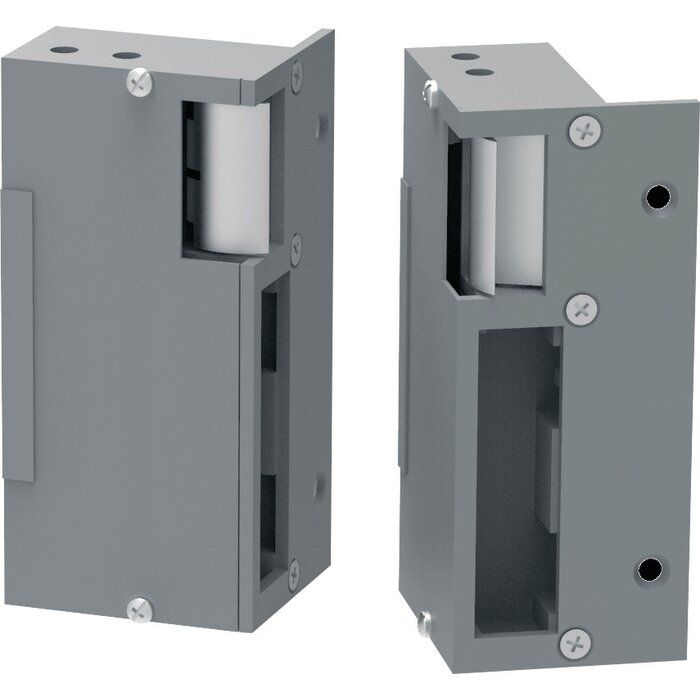

La gâche électrique en applique Série 23 est conçue pour être installée avec des serrures verticales équipées d’un verrou de 20 mm d’épaisseur. Grâce à sa fixation cachée, elle assure une installation discrète et sécurisée. Résistante aux intempéries, elle peut être placée en extérieur et fonctionne en mode émission ou rupture de courant selon la configuration souhaitée.

Les avantages principaux

• Installation en applique : Fixation cachée pour une intégration discrète.
• Utilisation extérieure : Résistante aux intempéries.
• Réversible : Adaptable pour une installation à droite ou à gauche.
• Durabilité testée : 200 000 cycles électriques.
• Résistance mécanique : Supporte une force de 3 000 N.
• Modes de fonctionnement : Compatible avec Fail Safe (rupture de courant) et Fail Secure (émission de courant).
• Large compatibilité : Fonctionne sous différentes tensions de 6V à 24V AC/DC.

Caractéristiques techniques

Général

• Type : Gâche électrique en applique
• Installation : En applique
• Réversible : Oui
• Symétrique : Non

Dimensions

• Hauteur : 120 mm
• Largeur : 50 mm / 31 mm
• Profondeur : 56,50 mm / 53,50 mm
• Profondeur d’insertion du pêne : 9 mm

Performance et résistance

• Nombre de cycles testés : 200 000
• Température de fonctionnement : -25°C à +50°C
• Résistance à la rupture : 3 000 N

Alimentation et consommation

• Plage de tension : 6-24V AC/DC
• Consommation :
  • 6-12V AC/DC à émission : 1500 mA
  • 12-24V AC/DC à émission : 600 mA
  • 12V AC/DC à émission : 380 mA
  • 12V DC à rupture : 190 mA
  • 24V DC à rupture : 110 mA

Autres spécificités

• Pêne flexible : Non
• Pêne monobloc : Oui
• Demi-tour spécial : Non
• Déverrouillage (D) : Non
• Microswitch : Non
• Diode bidirectionnelle : Optionnel
